? ? ? ? 靜止型動態無功發生器（SVG）又稱靜止同步補償器（STATCOM/DSTATCOM），它的基本原理是將自換相的橋式電路通過電抗器并聯在電網上，通過適當調節橋式電路交流側輸出電壓的相位和幅值，或直接控制其交流側電流，就可使該電路吸收或發出滿足要求的無功電流，從而實現動態無功補償?shù)哪康摹?/p>

? ? ? ? 和傳統的SVC相比，SVG具有以下獨特的優點：

? ? ? ? ? ? ? ? ●啟動沖擊小

? ? ? ? ? ? ? ? ? ? ?SVG部分采用自勵方式啟動，啟動快速且沖擊電流限制在很小的幅值；

? ? ? ? ? ? ? ? ●任意組合的連續補償范圍

? ? ? ? ? ? ? ? ? ? ?SVG可以從額定感性工況到額定容性工況連續輸出無功，和固定電容器組合可構成任意范圍的連續補償；

? ? ? ? ? ? ? ? ●動態響應速度快

? ? ? ? ? ? ? ? ? ? ?SVG具有10ms以內的快速輸出無功特性，因而對快速的沖擊負荷具有更好的補償效果，對閃變有更好的抑制效果；而傳統的SVC響應時間一般在20ms—40ms；

? ? ? ? ? ? ? ? ●優異的諧波輸出特性

? ? ? ? ? ? ? ? ? ? ? ? ?SVG既可以輸出近似正弦波的無功電流（不含諧波，用于電網補償），也可以輸出設定次數的諧波電流（用于負荷諧波濾波），即SVG輸出電流是完全有源可控的，完全滿足用戶的需要；而SVC產生大量不可控的諧波電流，又附帶大量不可控的無源濾波支路來實現自身產生的諧波電流的濾波；

? ? ? ? ? ? ? ? ●高效率

? ? ? ? ? ? ? ? ? ? ? ? SVG采用新型低損耗IGBT功率器件，直接輸出電壓范圍1kV—35kV，省去了連接變壓器，裝置效率可達99%以上；而由于損耗曲線特性優于SVC（SVC空載時損耗達到最大），SVG的等效運行損耗一般只有SVC的1/3—1/2，等效運行耗電量大大低于SVC；

? ? ? ? ? ? ? ? ●補償能力強

? ? ? ? ? ? ? ? ? ? ?SVG輸出電流不依賴于系統電壓，表現為恒流源特性，在系統電壓跌落到20%時仍可以輸出額定無功電流，具有更寬的運行范圍；而SVC輸出電流與系統電壓成正比下降，使得達到同等補償效果SVG容量可以比SVC容量小20%—30%，通過對固定電容器組的綜合控制，可以更好的滿足系統和負荷的補償范圍要求。

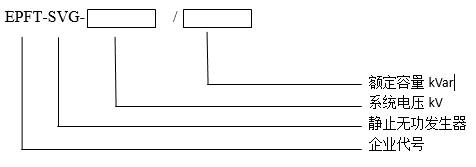

?? ? ? ?型號說明：
