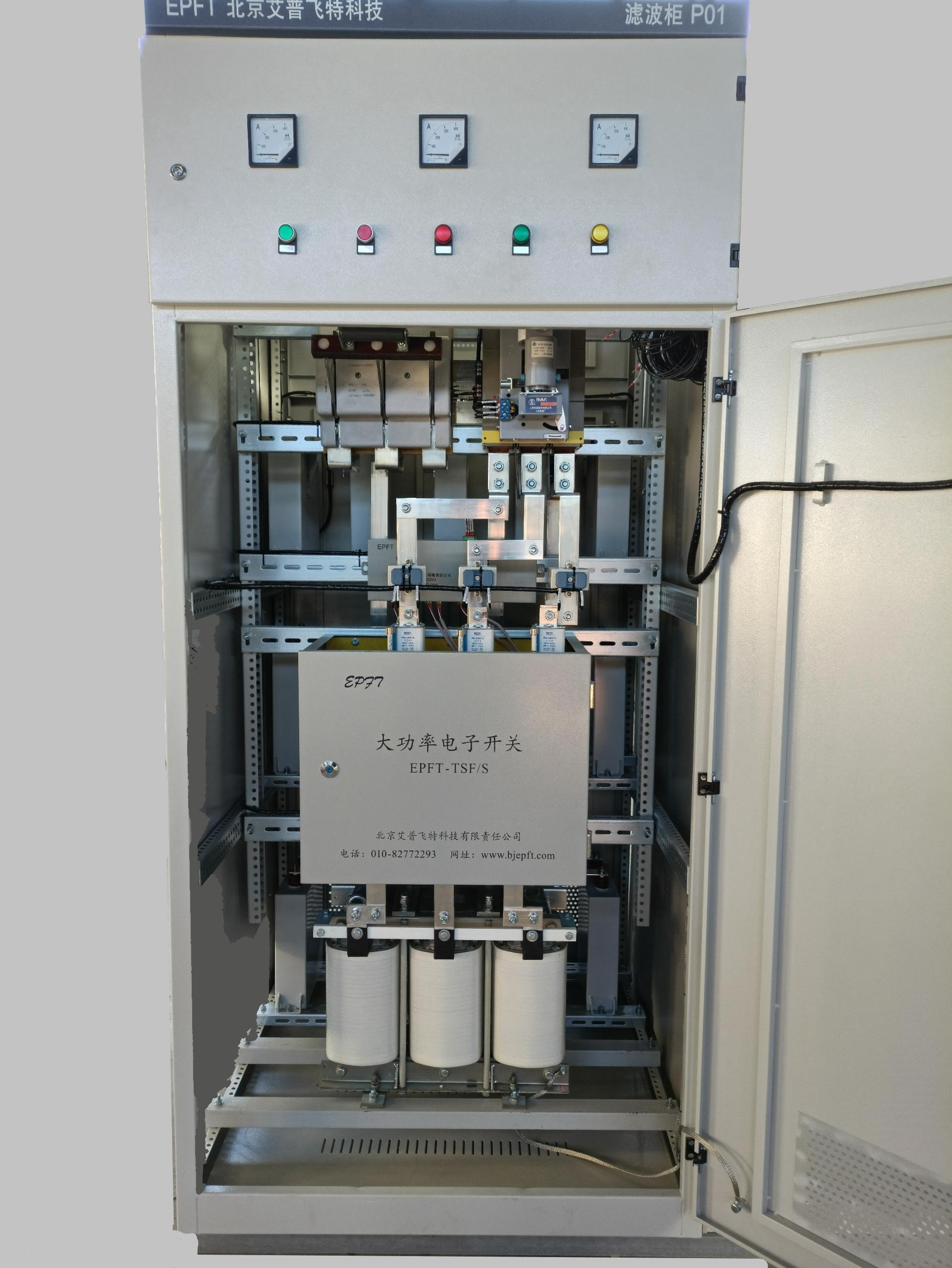

? ? ? ?晶閘管自動投切濾波器用晶閘管作為投切開關實現濾波器的無觸點自動投切，可以頻繁連續投切濾波器組而不影響開關和電容器的壽命。濾波器可濾除系統中諧波電流，改善電壓波形畸變，快速跟蹤系統無功電流的變化，就地進行無功補償，改善用戶的功率因數，降低損耗，穩定母線電壓，可廣泛應用于冶金、化工、煤礦、機械、輕工、建材、電信、電力等行業。

技術特點:

• 按照負荷的無功功率進行調節，可快速實時跟蹤，動態響應速度快，響應時間≤20 ms;
• 根據諧波源的特性決定濾波器的投切方式和控制策略；
• 對平衡負荷和不對稱負荷可實現三相或分相投切，具有自動手動切換功能;
• 無合閘涌流沖擊，無電弧重燃，無須放電即可再投;
• 具有保護功能：過流、過壓、欠壓保護以及晶閘管過熱保護。

濾波器自動投切控制器

• JKW1-LV自動投切控制器是TSF技術的關鍵部件，由它控制晶閘管的通斷實現濾波器組的無觸點自動投切；
• 采用DSP芯片技術實現系統的控制，響應速度快；電路板采用表面貼裝技術，抗干擾能力強;大屏幕漢顯液晶，人機界面友好；
• 實時顯示系統功率因數、母線電壓、電流、無功功率、投切級數；
• 按照負載的無功功率和電壓進行調節;
• 1至8 級自動調節。
